| Produkttyp |

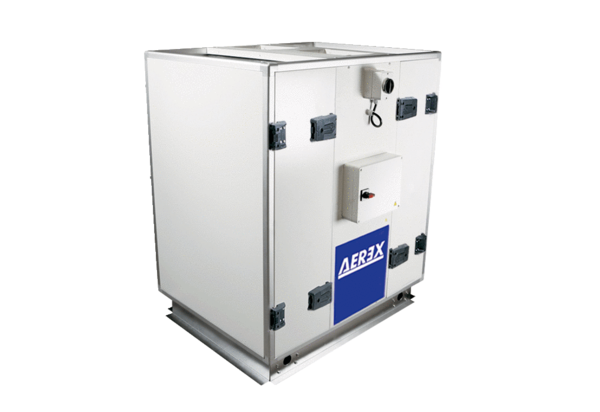

Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
| Artikelnummer: |
0040.0852
|
0040.0853
|
0040.0854
|
0040.0855
|
0040.0856
|
0040.0857
|
0040.0858
|
0040.0859
|
0040.0860
|
0040.0861
|
0040.0862
|
0040.0863
|
| Ausführung | Standard/ohne Heizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Standard/ohne Heizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts |
| Fördervolumen | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h | 300 m³/h / 1.200 m³/h |
| ErP / LOT 6 | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) | NRVU, SFP int-Limit 1254 W/(m³/s) |
| Bemessungsspannung Gerät | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE |
| Netzfrequenz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Leistungsaufnahme | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % | 300 m³/h / 750 m³/h / 1.200 m³/h / 100 Pa / 150 Pa / 200 Pa / 98 W / 329 W / 772 W / 590 Pa / 400 Pa / 220 Pa / 95 % / 92 % / 91 % |
| IMax Gerät | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A | 7 A |
| Netzstecker Gerät | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Empfohlene Sicherung Gerät | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A |
| Einbauort | innen | innen | innen | innen | innen | innen | innen | innen | innen | innen | innen | innen |
| Material Gehäuse | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert | Stahlblech, lackiert |
| Farbe | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 |
| Gewicht | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg | 244 kg |
| Filterart | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter | Fein- / Feinfilter |
| Filterklasse | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) | ePM10 65% (M5) / ePM2,5 70% (F7) |
| Anschlussdurchmesser Kondensatablauf | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) | 20 mm (außen) |
| Stutzenhöhe saugseitig | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm | 260 mm |
| Stutzenbreite saugseitig | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm | 785 mm |
| Stutzenhöhe druckseitig | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm |
| Stutzenbreite druckseitig | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm | 425 mm |
| Breite | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm | 1.206 mm |
| Höhe | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm | 1.431 mm |
| Tiefe | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm | 1.032 mm |
| Fördermitteltemperatur | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C |
| Umgebungstemperatur | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C | 10 °C bis 40 °C |
| Wärmetauscherbauart | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom |
| Verpackungseinheit | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück |
| Sortiment | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| GTIN (EAN) | 4045314408520 | 4045314408537 | 4045314408544 | 4045314408551 | 4045314408568 | 4045314408575 | 4045314408582 | 4045314408599 | 4045314408605 | 4045314408612 | 4045314408629 | 4045314408636 |
| Bemessungsspannung EV | keine Angabe | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | keine Angabe | keine Angabe | keine Angabe | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | keine Angabe | keine Angabe |
| IMax EV | keine Angabe | 8,7 A | 8,7 A | 8,7 A | keine Angabe | keine Angabe | keine Angabe | 8,7 A | 8,7 A | 8,7 A | keine Angabe | keine Angabe |
| Netzstecker EV | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe |
| max. Heizleistung EV (Frostschutz) | keine Angabe | 6.000 W | 6.000 W | 6.000 W | keine Angabe | keine Angabe | keine Angabe | 6.000 W | 6.000 W | 6.000 W | keine Angabe | keine Angabe |
| Bemessungsspannung EN | keine Angabe | keine Angabe | 400 V/~3/N/PE | keine Angabe | 400 V/~3/N/PE | keine Angabe | keine Angabe | keine Angabe | 400 V/~3/N/PE | keine Angabe | 400 V/~3/N/PE | keine Angabe |
| IMax EN | keine Angabe | keine Angabe | 6,5 A | keine Angabe | 6,5 A | keine Angabe | keine Angabe | keine Angabe | 6,5 A | keine Angabe | 6,5 A | keine Angabe |
| Netzstecker EN | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe |
| max. Heizleistung EN (elektr. Nacherwärmung Heizung) | keine Angabe | keine Angabe | 4.500 W | keine Angabe | 4.500 W | keine Angabe | keine Angabe | keine Angabe | 4.500 W | keine Angabe | 4.500 W | keine Angabe |
| max. Heizleistung WN (PWW-Heizregister) | keine Angabe | keine Angabe | keine Angabe | 5.500 W | keine Angabe | 5.500 W | keine Angabe | keine Angabe | keine Angabe | 5.500 W | keine Angabe | 5.500 W |
