| Produkttyp |

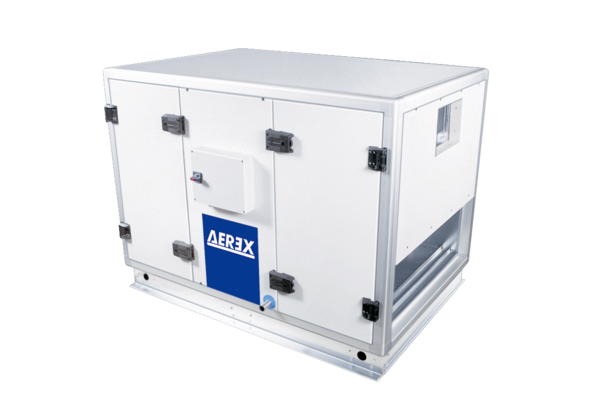

Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
| Artikelnummer: |
0040.0636
|
0040.0637
|
0040.0638
|
0040.0639
|
0040.0640
|
0040.0641
|
0040.0642
|
0040.0643
|
0040.0644
|
0040.0645
|
0040.0646
|
0040.0647
|
| Ausführung | Standard/ohne Heizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Standard/ohne Heizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts |
| Fördervolumen | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 3.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich |
| ErP / LOT 6 | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) | NRVU, SFP int-Limit 1375 W/(m³/s) |
| Bemessungsspannung | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE |
| Netzfrequenz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Leistungsaufnahme | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % | 750 m³/h / 2.000 m³/h / 3.000 m³/h / 150 Pa / 250 Pa / 250 Pa / 241 W / 1.209 W / 2.204 W / 875 Pa / 505 Pa / 265 Pa / 95 % / 92 % / 91 % |
| IMax | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A |
| Netzstecker Gerät | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Empfohlene Sicherung Gerät | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A |
| Einbauort | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen |
| Material Gehäuse | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet |
| Farbe | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 |
| Gewicht | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg | 380 kg |
| Filterart | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter |
| Filterklasse | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 |
| Anschlussdurchmesser Kondensatablauf | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 |
| Stutzenhöhe saugseitig | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm | 325 mm |
| Stutzenbreite saugseitig | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm | 1.325 mm |
| Stutzenhöhe druckseitig | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm |
| Stutzenbreite druckseitig | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm | 395 mm |
| Breite | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm |
| Höhe | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm | 1.229 mm |
| Tiefe | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm | 1.582 mm |
| Umgebungstemperatur | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C |
| Wärmetauscherbauart | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom |
| Verpackungseinheit | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück |
| Sortiment | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| GTIN (EAN) | 4045314406366 | 4045314406373 | 4045314406380 | 4045314406397 | 4045314406403 | 4045314406410 | 4045314406427 | 4045314406434 | 4045314406441 | 4045314406458 | 4045314406465 | 4045314406472 |
| Netzstecker EV | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe |
| max. Heizleistung EV (Frostschutz) | keine Angabe | 9.000 W | 9.000 W | 9.000 W | keine Angabe | keine Angabe | keine Angabe | 9.000 W | 9.000 W | 9.000 W | keine Angabe | keine Angabe |
| Netzstecker EN | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe |
| max. Heizleistung EN (elektr. Nacherwärmung Heizung) | keine Angabe | keine Angabe | 9.000 W | keine Angabe | 9.000 W | keine Angabe | keine Angabe | keine Angabe | 9.000 W | keine Angabe | 9.000 W | keine Angabe |
| max. Heizleistung WN (PWW-Heizregister) | keine Angabe | keine Angabe | keine Angabe | 13.600 W | keine Angabe | 13.600 W | keine Angabe | keine Angabe | keine Angabe | 13.600 W | keine Angabe | 13.600 W |
