| Produkttyp |

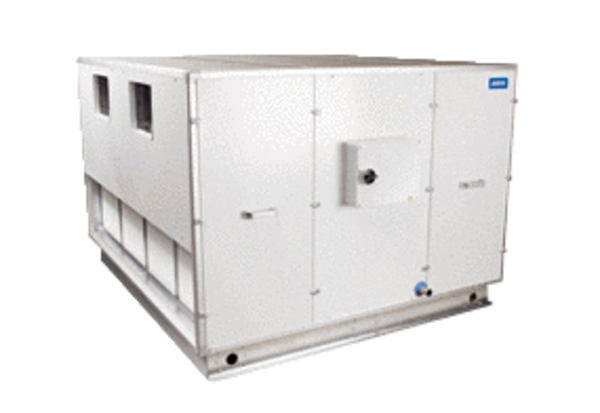

Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
| Artikelnummer: |
0040.0382
|
0040.0383
|
0040.0384
|
0040.0385
|
0040.0386
|
0040.0387
|
0040.0388
|
0040.0389
|
0040.0390
|
0040.0391
|
0040.0392
|
0040.0393
|
| Ausführung | Standard/ohne Heizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Standard/ohne Heizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts |
| Fördervolumen | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 5.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich |
| SFP-Wert | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bemessungsspannung | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE |
| Netzfrequenz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Leistungsaufnahme | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % | 750 m³/h / 4.000 m³/h / 5.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 247 W / 2.622 W / 3.623 W / 1.070 Pa / 510 Pa / 300 Pa / 97 % / 92 % / 91 % |
| IMax | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A | 10,8 A |
| Netzstecker Gerät | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h | CEE, 5-pol., 16 A-6h |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Empfohlene Sicherung Gerät | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A |
| Einbauort | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen |
| Material Gehäuse | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet |
| Farbe | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 |
| Gewicht | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg | 660 kg |
| Filterart | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter |
| Filterklasse | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 |
| Anschlussdurchmesser Kondensatablauf | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 |
| Stutzenhöhe saugseitig | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm |
| Stutzenbreite saugseitig | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm |
| Stutzenhöhe druckseitig | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm |
| Stutzenbreite druckseitig | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm |
| Breite | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm | 1.592 mm |
| Höhe | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm | 1.555 mm |
| Tiefe | 2.281 mm | 2.281 mm | 2.281 mm | 2.281 mm | 2.281 mm | 2.281 mm | 2.220 mm | 2.220 mm | 2.220 mm | 2.220 mm | 2.220 mm | 2.220 mm |
| Fördermitteltemperatur | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C | -10 °C bis 40 °C |
| Umgebungstemperatur | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C |
| Wärmetauscherbauart | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom |
| Verpackungseinheit | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück |
| Sortiment | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| GTIN (EAN) | 4045314403822 | 4045314403839 | 4045314403846 | 4045314403853 | 4045314403860 | 4045314403877 | 4045314403884 | 4045314403891 | 4045314403907 | 4045314403914 | 4045314403921 | 4045314403938 |
| Netzstecker EV | keine Angabe | CEE, 5-pol., 32 A-6h | CEE, 5-pol., 32 A-6h | CEE, 5-pol., 32 A-6h | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h | CEE, 5-pol., 32 A-6h | CEE, 5-pol., 32 A-6h | keine Angabe | keine Angabe |
| max. Heizleistung EV (Frostschutz) | keine Angabe | 18.000 W | 18.000 W | 18.000 W | keine Angabe | keine Angabe | keine Angabe | 18.000 W | 18.000 W | 18.000 W | keine Angabe | keine Angabe |
| Netzstecker EN | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h | keine Angabe | CEE, 5-pol., 32 A-6h | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h | keine Angabe | CEE, 5-pol., 32 A-6h | keine Angabe |
| max. Heizleistung EN (elektr. Nacherwärmung Heizung) | keine Angabe | keine Angabe | 18.000 W | keine Angabe | 18.000 W | keine Angabe | keine Angabe | keine Angabe | 18.000 W | keine Angabe | 18.000 W | keine Angabe |
| max. Heizleistung WN (PWW-Heizregister) | keine Angabe | keine Angabe | keine Angabe | 27.600 W | keine Angabe | 27.600 W | keine Angabe | keine Angabe | keine Angabe | 27.600 W | keine Angabe | 27.600 W |
