| Produkttyp |

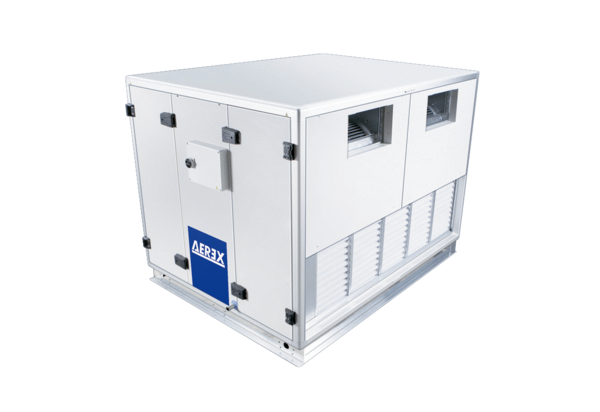

Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
| Artikelnummer: |
0040.0672
|
0040.0673
|
0040.0674
|
0040.0675
|
0040.0676
|
0040.0677
|
0040.0678
|
0040.0679
|
0040.0680
|
0040.0681
|
0040.0682
|
0040.0683
|
| Ausführung | Standard/ohne Heizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Standard/ohne Heizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts |
| Fördervolumen | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich | 700 m³/h / 6.000 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich |
| ErP / LOT 6 | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) | NRVU, SFP int-Limit 1445 W/(m³/s) |
| Bemessungsspannung | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE |
| Netzfrequenz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Leistungsaufnahme | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % | 700 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 282 W / 2.466 W / 4.790 W / 1.040 Pa / 570 Pa / 280 Pa / 98 % / 93 % / 91 % |
| IMax | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A | 13,2 A |
| Netzstecker Gerät | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Empfohlene Sicherung Gerät | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A | C-16 A |
| Einbauort | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen | innen / außen |
| Material Gehäuse | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet | Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet |
| Farbe | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 | ähnlich RAL 9002 |
| Gewicht | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg | 665 kg |
| Filterart | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter | Staubfilter, Feinfilter/Pollenfilter |
| Filterklasse | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 | G4/F7 |
| Anschlussdurchmesser Kondensatablauf | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 |
| Stutzenhöhe saugseitig | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm | 525 mm |
| Stutzenbreite saugseitig | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm | 1.985 mm |
| Stutzenhöhe druckseitig | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm | 495 mm |
| Stutzenbreite druckseitig | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm | 1.295 mm |
| Breite | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm | 1.636 mm |
| Höhe | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm | 1.599 mm |
| Tiefe | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm | 2.242 mm |
| Umgebungstemperatur | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C | -25 °C bis 40 °C |
| Wärmetauscherbauart | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom |
| Verpackungseinheit | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück |
| Sortiment | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| GTIN (EAN) | 4045314406724 | 4045314406731 | 4045314406748 | 4045314406755 | 4045314406762 | 4045314406779 | 4045314406786 | 4045314406793 | 4045314406809 | 4045314406816 | 4045314406823 | 4045314406830 |
| Netzstecker EV | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe |
| max. Heizleistung EV (Frostschutz) | keine Angabe | 18.000 W | 18.000 W | 18.000 W | keine Angabe | keine Angabe | keine Angabe | 18.000 W | 18.000 W | 18.000 W | keine Angabe | keine Angabe |
| Netzstecker EN | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 32 A-6h, Kabellänge: 5 m | keine Angabe |
| max. Heizleistung EN (elektr. Nacherwärmung Heizung) | keine Angabe | keine Angabe | 18.000 W | keine Angabe | 18.000 W | keine Angabe | keine Angabe | keine Angabe | 18.000 W | keine Angabe | 18.000 W | keine Angabe |
| max. Heizleistung WN (PWW-Heizregister) | keine Angabe | keine Angabe | keine Angabe | 27.600 W | keine Angabe | 27.600 W | keine Angabe | keine Angabe | keine Angabe | 27.600 W | keine Angabe | 27.600 W |
