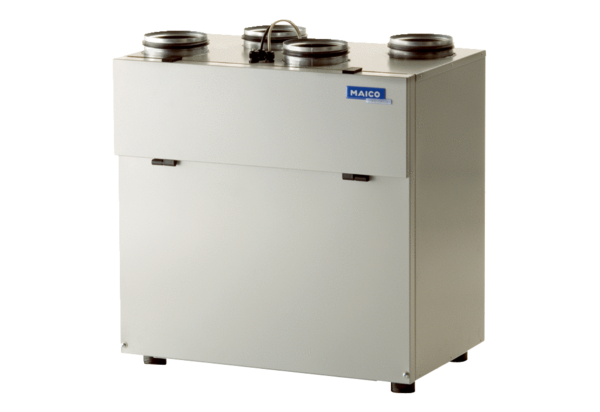

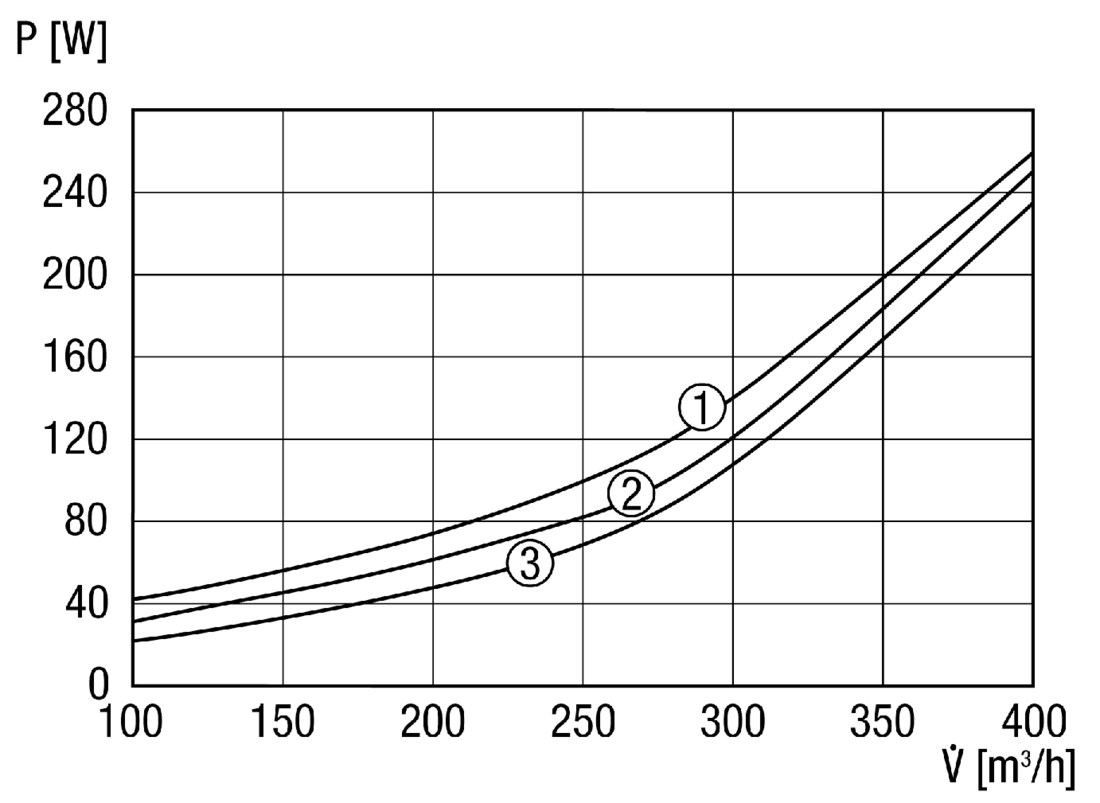

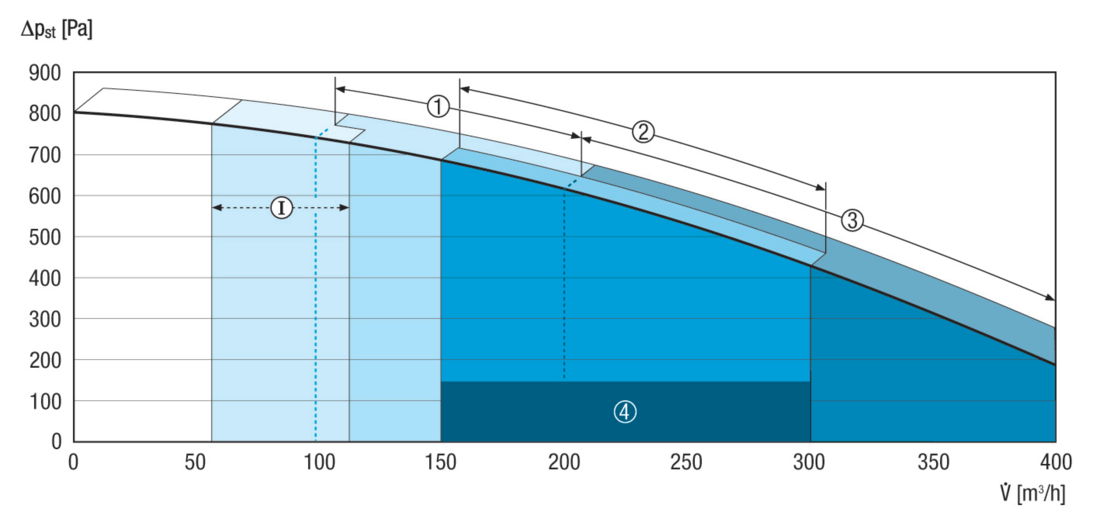

Kennlinie
I - Intervall- / Urlaubsbetrieb zum Feuchteschutz
1 - Reduzierte Lüftung
2 - Nennlüftung
3 - Intensiv / Partybetrieb

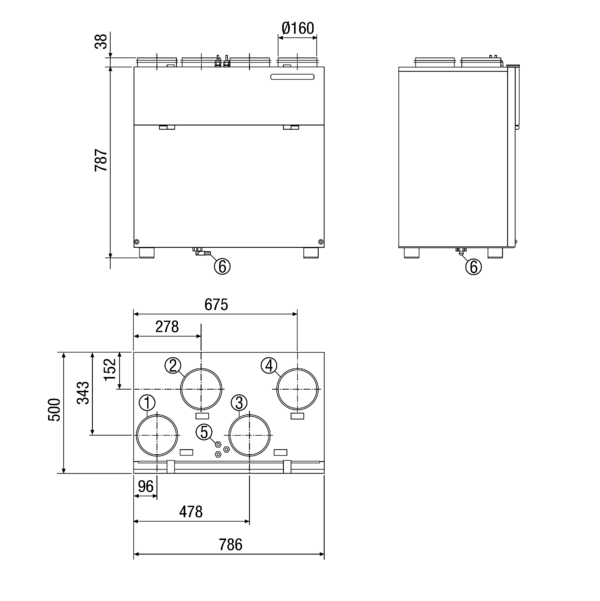

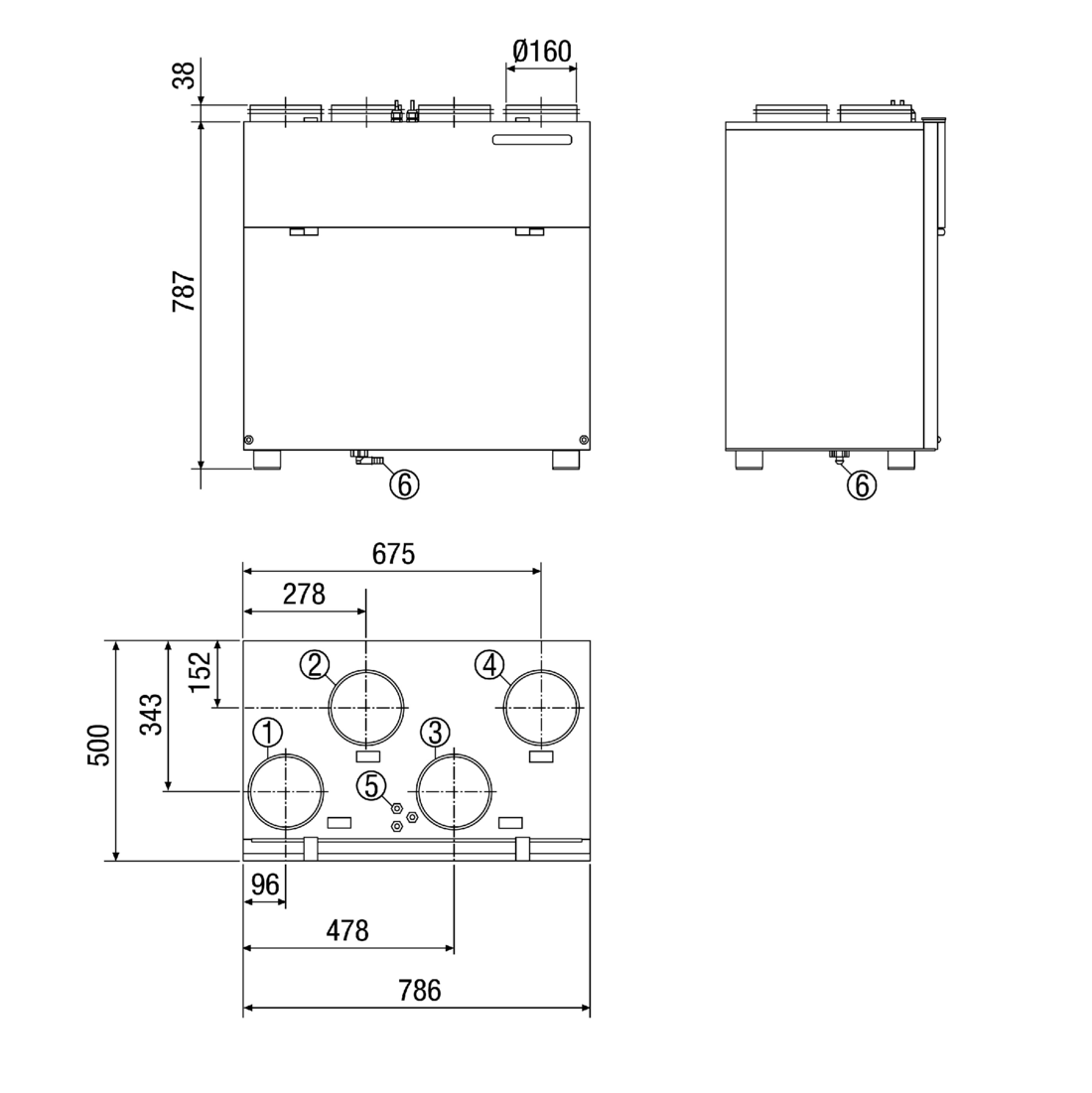

Maßzeichnung
Technische Daten
Zubehör / Ersatzteile
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Bedienteil | RB-ZF4 auf Anfrage | 0043.0570 | auf Anfrage | |
| Einschubrahmen für Luftfilter | RB 300 / 400-ESR Bezug über Maico | 0043.0149 | auf Anfrage | |
| Ersatzfilter | RB 300 / 400-GF Bezug über Maico | 0043.0146 | auf Anfrage | |
| Ersatzfilter | RB 300 / 400-FF Bezug über Maico | 0043.0147 | auf Anfrage | |
| Ersatzfilter | RB 300 / 400-AKF Bezug über Maico | 0043.0148 | auf Anfrage | |
| Sommerkassette | RBSK 300-400 Nicht mehr lieferbar | 0043.0572 | auf Anfrage | |
| Wandhalter | RBK 300-400 Nicht mehr lieferbar | 0043.0573 | auf Anfrage | |
| Digital-Bedienteil | RB-D1-ZF4 Nicht mehr lieferbar | 0043.0828 | auf Anfrage | |
| Telefonie-Schalldämpfer (Muffenmaß) | SLFM50-160-1000 Nicht mehr lieferbar | 0045.0029 | auf Anfrage |
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Sole-Erdwärmetauscher | WT 225 Nicht mehr lieferbar | 0043.0801 | auf Anfrage | |
| Isolierte-Komfort-Feinfilterbox | FBISO-F7 Nicht mehr lieferbar | 0043.0598 | auf Anfrage | |
| CO2-Sensor | SKD Nicht mehr lieferbar | 0043.0576 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
Schaltbilder

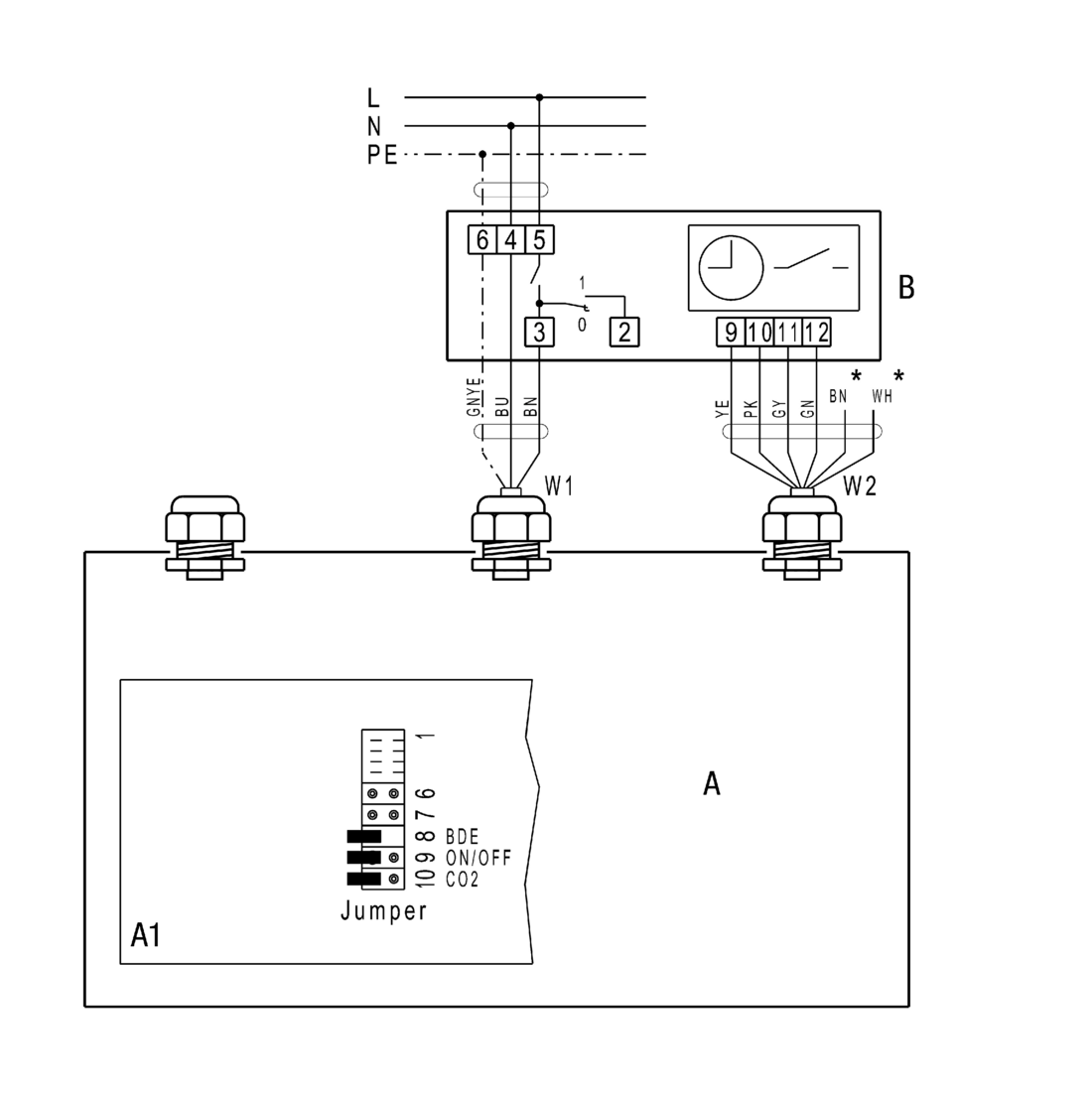

A - Lüftungsgerät RB 300, RB 400
A1 - Steuerplatine: Jumper 8 (BDE) nicht gesetzt. Die RBS-ZF3 ist freigeschaltet.
B - Raumluftsteuerung RBS-ZF3 mit Schaltuhr
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
* Braune und weiße Adern werden nicht benötigt. Diese isolieren!

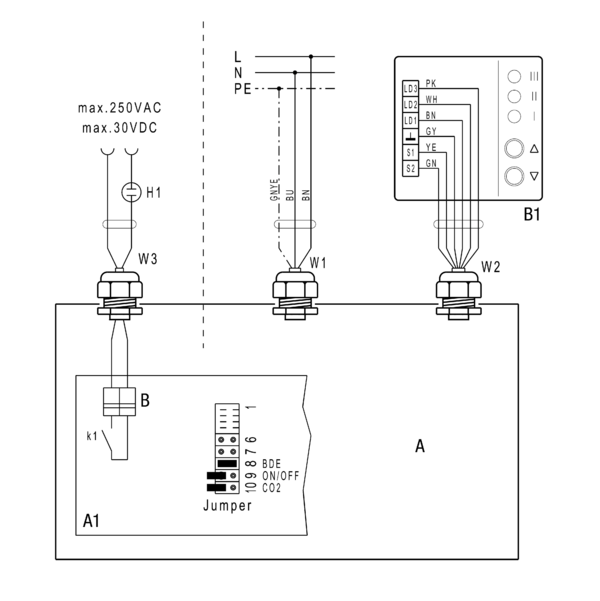

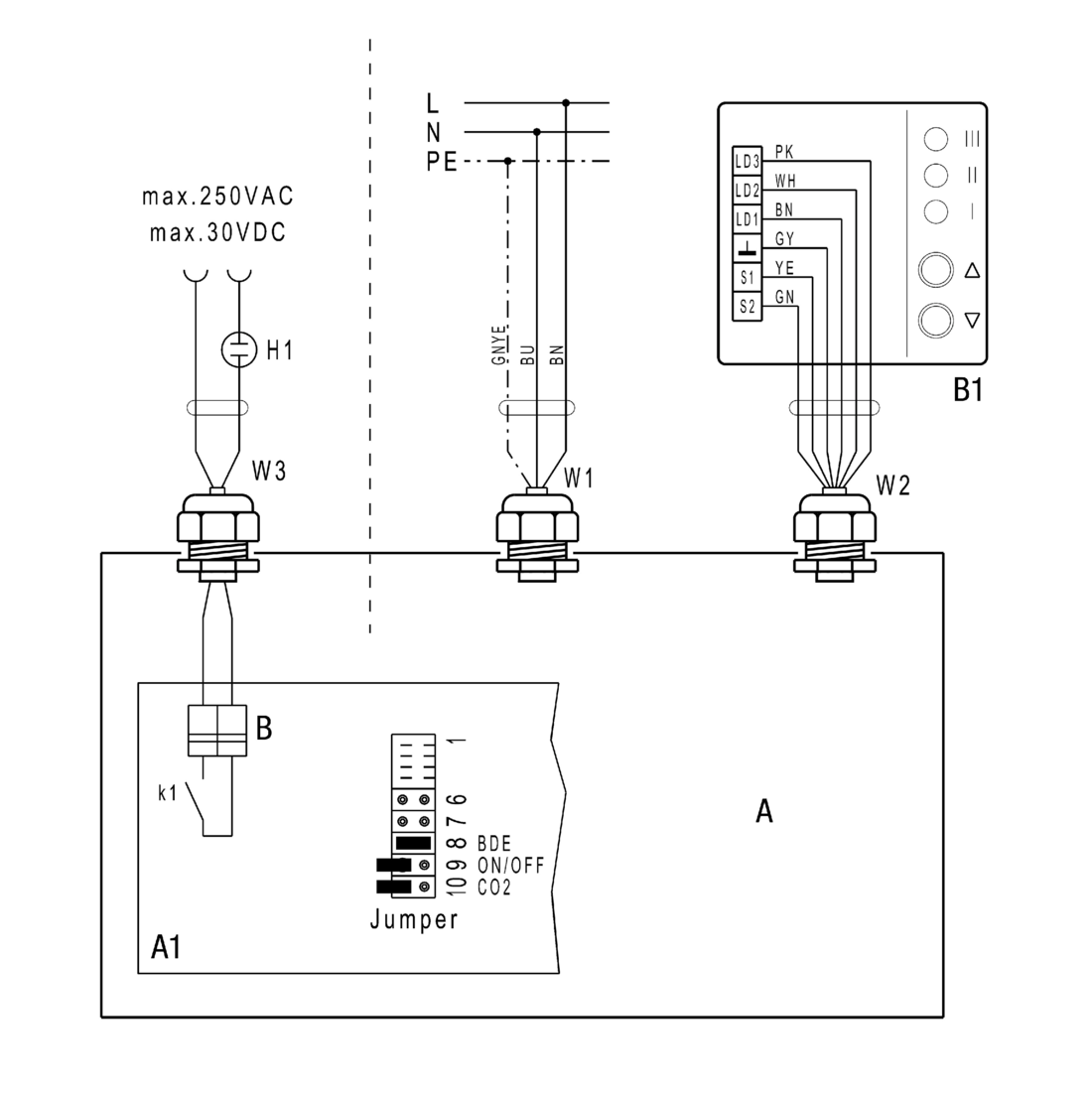

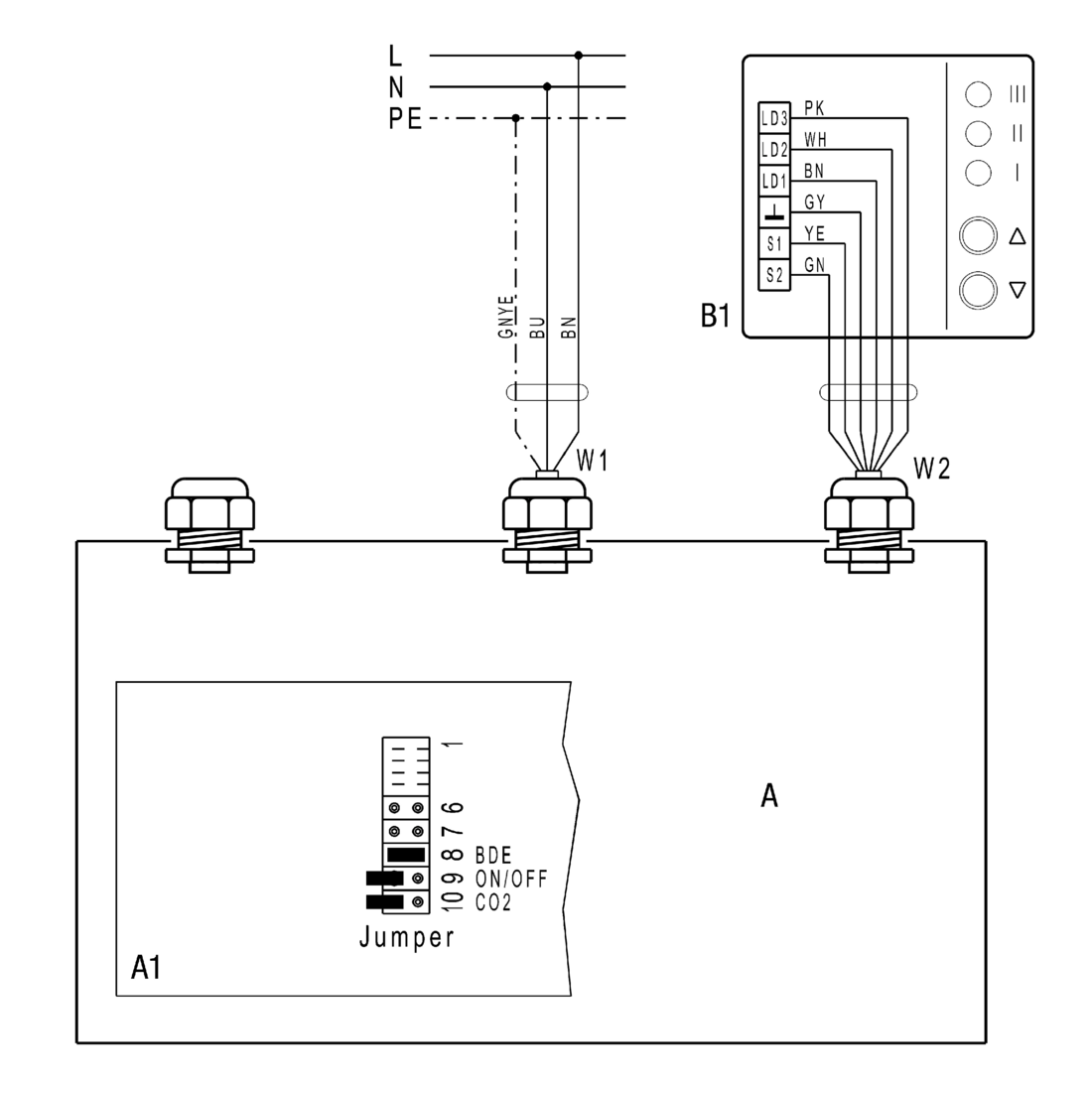

A - Lüftungsgerät RB 300, RB 400
A1 - Steuerplatine: Jumpereinstellung = Werkseinstellung
B1 - Raumluftsteuerung RB ZF-4
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
Das Lüftungsgerät ist werkseitig für den Anschluss der Raumluftsteuerung RB ZF-4 vorbereitet. Jumper 8 auf der Steuerplatine A1 ist gesetzt.

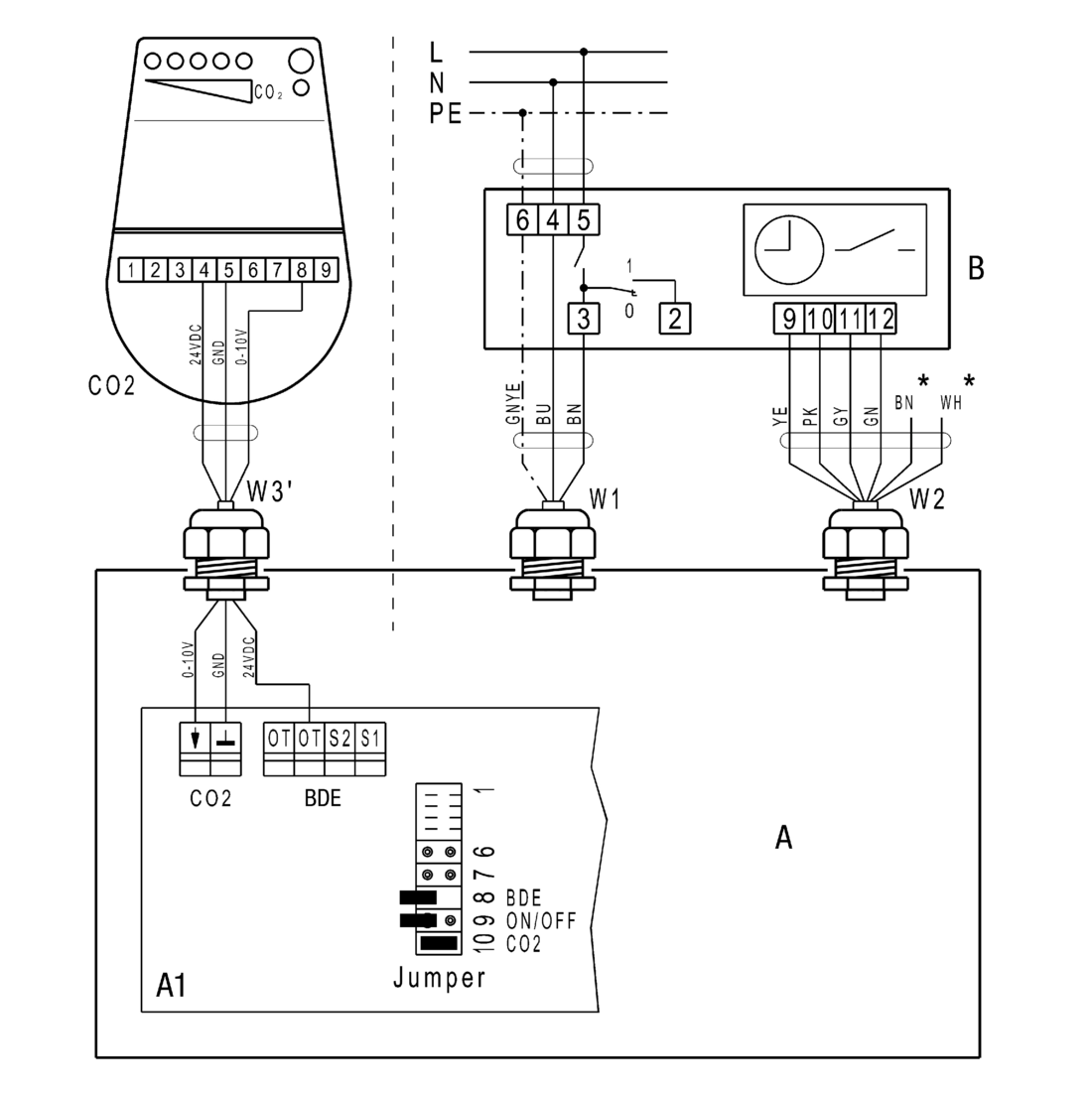

A - Lüftungsgerät RB 300, RB 400
A1 - Steuerplatine: Jumper 8 (BDE) nicht gesetzt. Die RBS-ZF3 ist freigeschaltet. Jumper 10 (CO2) gesetzt. Der CO2-Sensor ist freigeschaltet.
B - Raumluftsteuerung RBS-ZF3
CO2 - CO2-Sensor SKD
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
W3 - Anschlusskabel für externen CO2-Sensor (bauseitig). Der Anschluss auf Steuerplantine A1 erfolgt an Klemmen "CO2" und "OT".
* Braune und weiße Adern werden nicht benötigt. Diese insolieren!

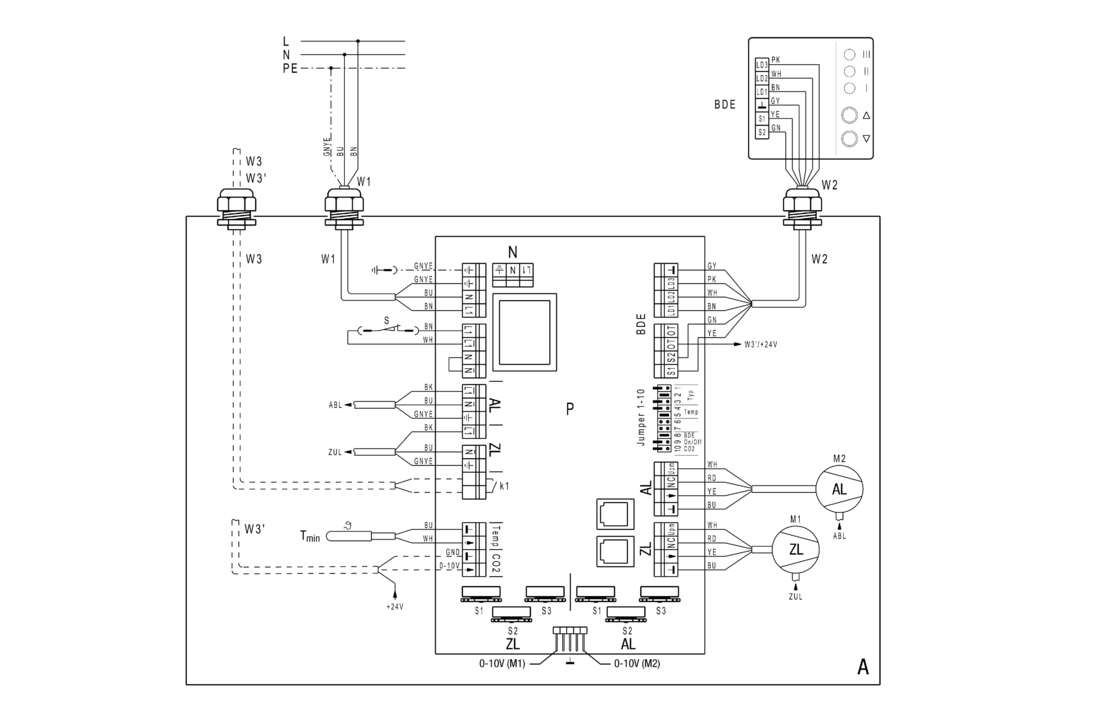

A - Reco Boxx RB300/RB 400
P - Steuerplatine
BDE - Raumluftsteuerung RB-ZF4
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
M1 - Zuluftventilator
M2 - Abluftventilator
S - Türkontaktschalter
Tmin - Frostschutz-Temperaturfühler
S1 (blau) - Potentiometer-Stellrad, Lüftungsstufe 1
S2 (blau) - Potentiometer-Stellrad, Lüftungsstufe 2
S3 (blau) - Potentiometer-Stellrad, Lüftungsstufe 3
S1 (rot) - Potentiometer-Stellrad, Lüftungsstufe 1
S2 (rot) - Potentiometer-Stellrad, Lüftungsstufe 2
S3 (rot) - Potentiometer-Stellrad, Lüftungsstufe 3
N - Netz
ZL - Zuluft
AL - Abluft
Jumper-Einstellungen:
J 1-3 Gerätetyp
J 4-5 Frostschutztemperatur
J 6-7 Keine Funktion
J 8 Raumluftsteuerung RB-ZF4 selektiert
J 9 Aus-Funktion der RB-ZF4 freigegeben
J 10 0-10 V-Eingang für CO2-Sensor gesperrt
Weitere Anschlussmöglichkeiten:
W3/W3´ Anschlusskabel (bauseitig) für externen CO2-Sensor oder externe Betriebsanzeige.
k1 Potentialfreier Relaiskontakt (max. 3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt ist geschlossen, wenn das Lüftungsgerät läuft.
