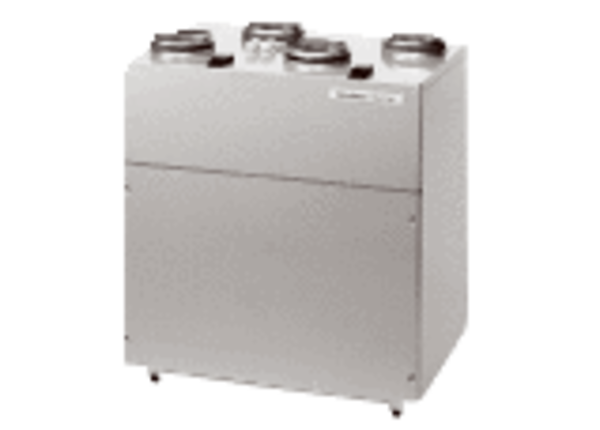

Luft-Luft Wärmerückgewinnungs-Zentralgerät
Reco-Boxx Comfort
Nicht mehr lieferbarHersteller: AEREX
Kompaktes, hocheffizientes und sehr leises Wärmerückgewinnungsgerät mit integrierter Defrosterheizung (1,5 KW)... mehr Info
Produktdatenblatt

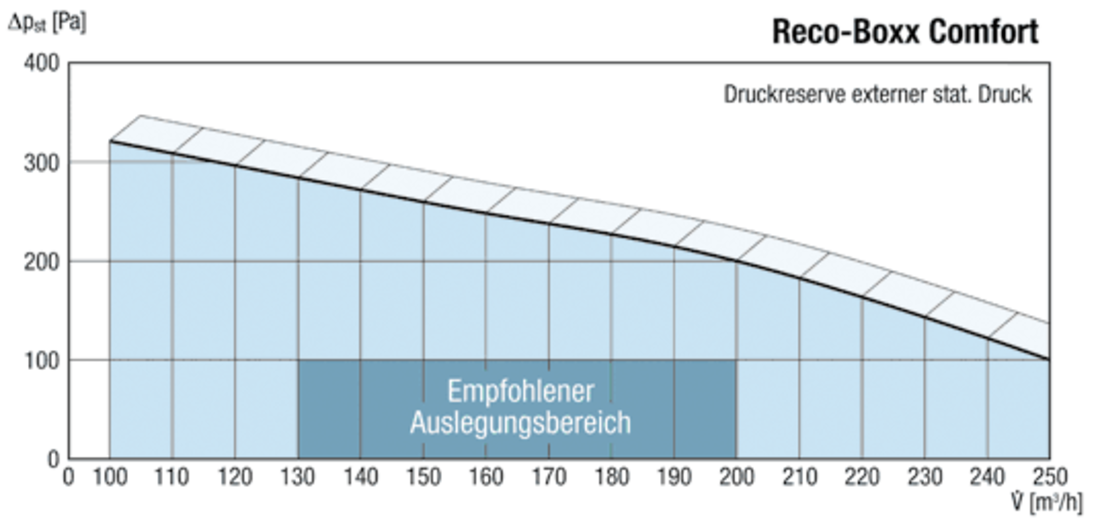

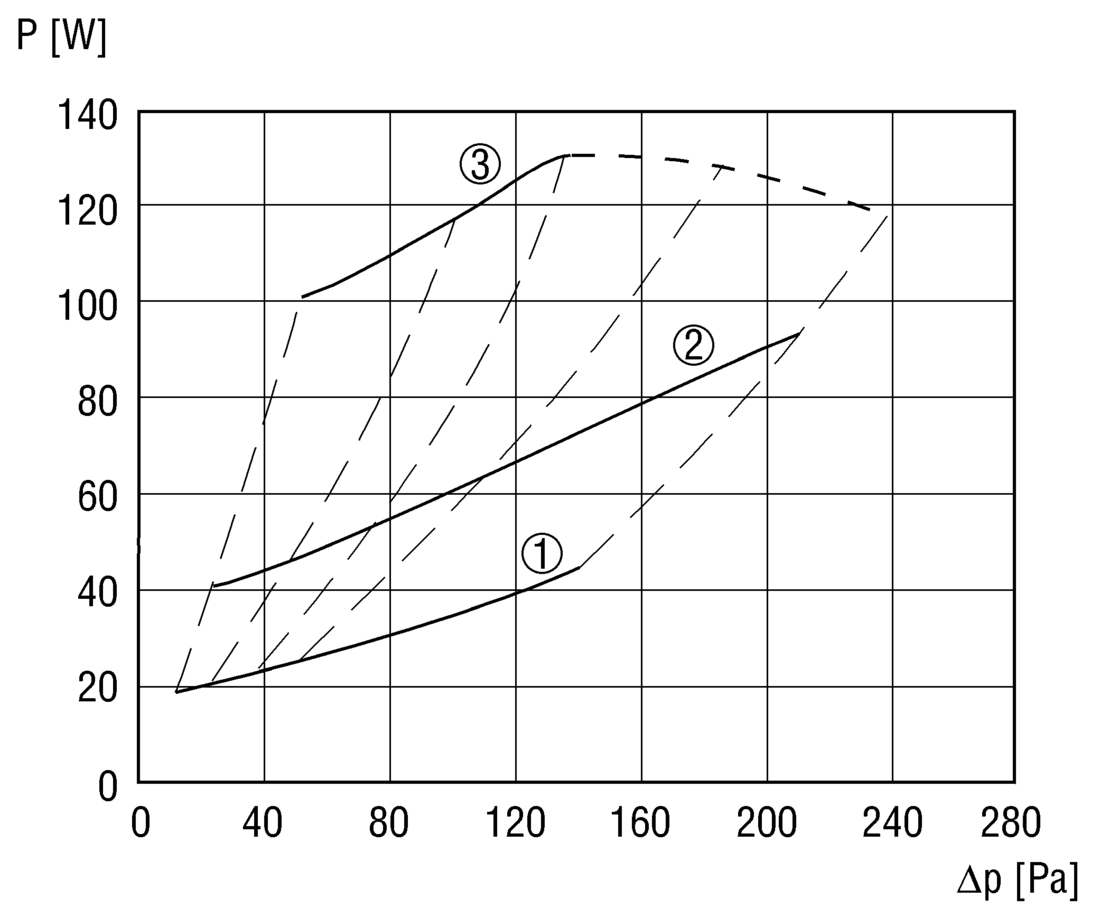

Kennlinie

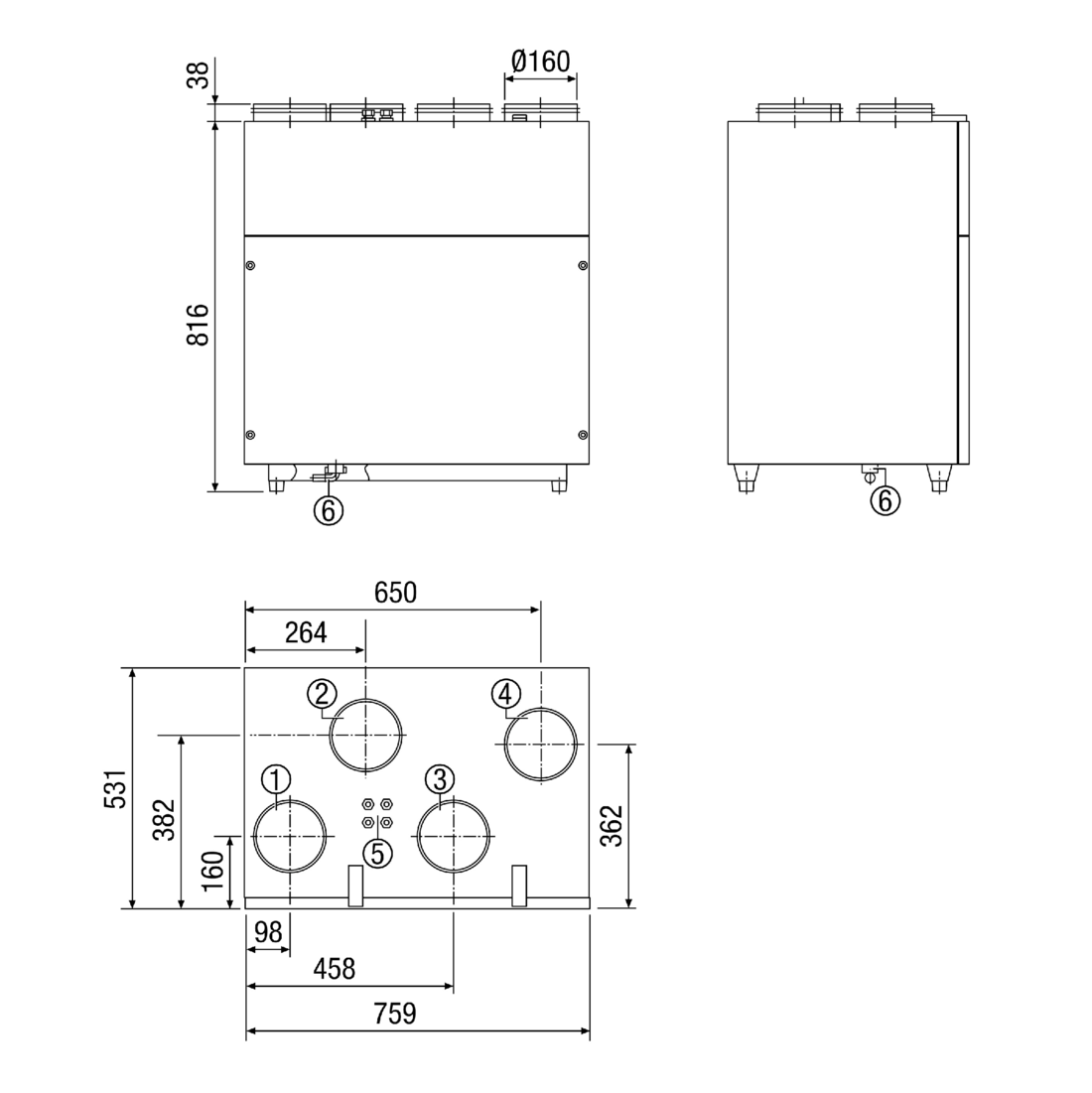

Maßzeichnung
Reco-Boxx Comfort - Maßzeichnung [mm]
- Fortluft DN 160
- Zuluft DN 160
- Abluft DN 160
- Außenluft DN 160
- Elektroanschluss
- Kondensatanschluss
Technische Daten
Reco-Boxx Comfort - Technische Daten
Zubehör
Reco-Boxx Comfort - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Einschubrahmen für Luftfilter | RB-ESR Bezug über Maico | 0043.0054 | auf Anfrage | |
| Ersatzfilter | RB-GFZ Bezug über Maico | 0043.0056 | auf Anfrage | |
| Ersatzfilter | RB-ESRFF Bezug über Maico | 0043.0055 | auf Anfrage | |
| Ersatzfilter | RB-AKF Bezug über Maico | 0043.0057 | auf Anfrage | |
| Telefonie-Schalldämpfer (Muffenmaß) | SLFM50-160-1000 Nicht mehr lieferbar | 0045.0029 | auf Anfrage |
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Sole-Erdwärmetauscher | WT 225 Nicht mehr lieferbar | 0043.0801 | auf Anfrage | |
| Isolierte-Komfort-Feinfilterbox | FBISO-F7 Nicht mehr lieferbar | 0043.0598 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
Reco-Boxx Comfort
Kurzinformation
Kompaktes, hocheffizientes und sehr leises Wärmerückgewinnungsgerät mit integrierter Defrosterheizung (1,5 KW) und vollautomatischem Sommerbypass. Passivhauszertifiziert.Produktbeschreibung
- Kompaktes Wärmerückgewinnungs-Zentralgerät mit hocheffizientem Kreuz-Gegenstromwärmetauscher, Passivhauszertifiziert.
- Mit besonders energiesparenden Gleichstromventilatoren (ECM-Technik) und elektronischer Konstantvolumenstromregelung für balancierten Lüftungsbetrieb.
- Bedienteil im Lieferumfang enthalten.
- Luftleistung: 100 m3/h bis 250 m3/h. Integrierte Frostschutzheizung, vollautomatische Regelung, integrierter Bypass für den Sommerbetrieb, Steuerung mittels Bedienteil im Wohnraum. Bedienteil zum Schalten der Lüftungsstufen, Zeitschaltuhr, Anzeige zur Filterverschmutzung.
- Integriertes Filtersystem mit Grobfilter G4 und Feinfilter F7 in der Außenluft und Grobfilter G4 in der Abluft. Optional F7-Aktivkohlefilter in der Außenluft nachrüstbar (bitte separat bestellen). Elektronische Filterüberwachung mit Meldung zum Filterwechsel auf dem Bedienteil. Filterwechsel ohne Werkzeug möglich.
- 4 Rohranschlüsse DN 160 mit Gummilippendichtung an der Oberseite des Gerätes. Zum direkten Anschluss von Rohrschalldämpfern SLFM50-160-1000.
- Max. Leistungsaufnahme: 95 W, + 1500 W bei aktiver Frostschutzheizung.

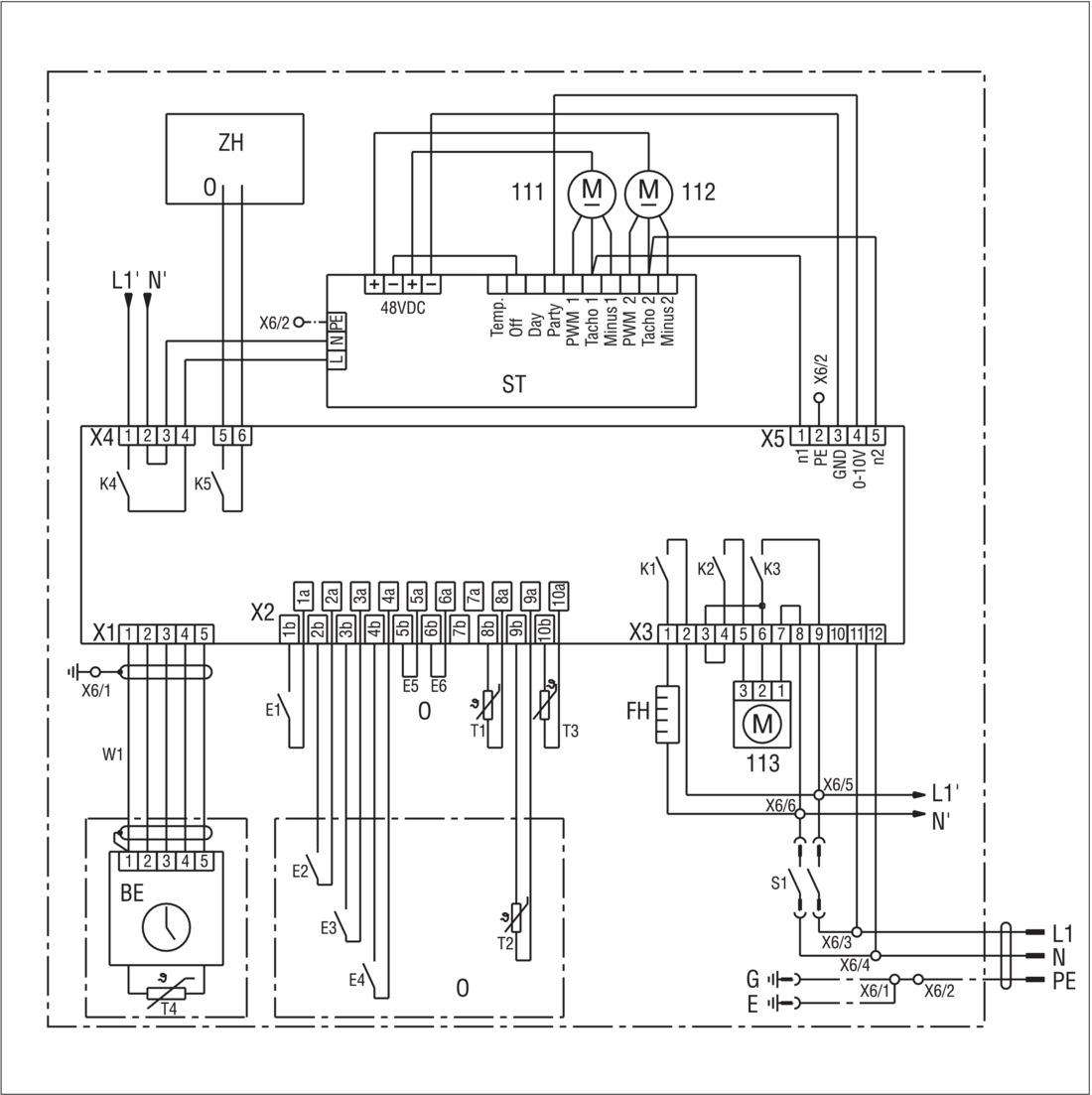

Schaltbilder
Reco-Boxx Comfort - Schaltbilder
Reco-Boxx Comfort
E1 - Drucksensor / Filter
E2 - CO2-Melder / Relais bauseits (potentialfreier Kontakt)
E3 - Luftqualitätsregler EAQ 10/1 / (potentialfreier Kontakt)
E4 - Feuchtesensor, Hygrostat HY 5
E5 - Zusatzheizung vorhanden, Drahtbrücke (Option) (bei ext. Zusatzheizung, Brücke E5 verdrahten)
E6 - Select extern Temp.-Fühler T2, Drahtbrücke (Option) (bei ext. Temp.-Fühler T2, Brücke E6 verdrahten)
T1 - Temp.-Fühler Außenluft
T2 - Temp.-Fühler extern (Option)
T3 - Temp.-Fühler Fortluft
T4 - Raumfühler Abluft
K5 - Schaltkontakt für ext. Zusatzheizung
S1 - Sicherheits-Schalter / Betätigung durch Frontplatte
ZH - Externe Zusatzheizung (Option)
M1 - Ventilator Zuluft
M2 - Ventilator Abluft
M3 - Stellmotor Bypassklappe
ST - Schaltnetzteil
LT - Leistungsteil
FH - Frostschutzheizung
BE - Bedieneinheit
G - Gehäuse
E - Einschub
O - Option

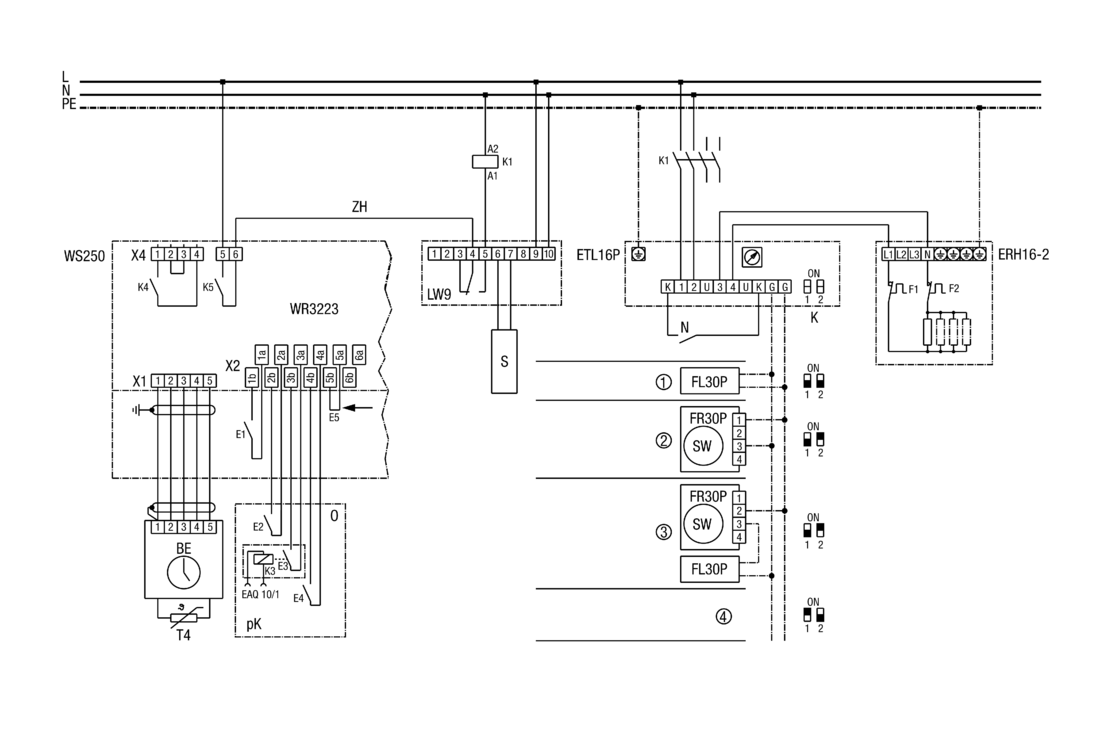

Reco-Boxx Comfort mit Elektro-Lufterhitzer ERH 16-2
E5 - Drahtbrücke E5 verdrahten, für externe Zusatzheizung vorhanden
T4 - Raumfühler im Bedienteil der Reco-Boxx Comfort. Der Heizbedarf wird durch den Vergleich von Raum-Isttemperatur (T4) und Raumsolltemperatur ermittelt
LW 9 - Luftstromwächter im Zuluftkanal
K1 - Leistungsschütz US 16
ETL 16 P - Elektronischer Temperaturregler
FL 30 P - Kanalfühler im Zuluftkanal
FR 30 P - Raumfühler mit Sollwertsteller
ERH 16-2 - Elektro-Lufterhitzer
BE - Bedieneinheit
WR 3223 - Leistungsteil
ZH - Externe Zusatzheizung Ein/Aus
O - Option
SW - Sollwert
K - Kodierung
N - Nachtabsenkung
S - Sensor
